Cách lắp đặt máy nước nóng năng lượng mặt trời đúng kỹ thuật và hiệu quả
Lắp máy nước nóng năng lượng mặt trời hiệu quả không chỉ là đưa máy lên mái rồi nối đường nước. Vị trí đón nắng, độ chắc của mái, nguồn cấp nước, áp lực, cách đi đường nóng và khả năng thoát khí đều ảnh hưởng trực tiếp đến khả năng làm nóng, lưu lượng nước và độ ổn định của hệ thống.
- Chọn vị trí đón nắng trực tiếp và ít bị che bóng trong các giờ nắng chính.
- Mái hoặc khung đỡ phải đủ chắc để chịu tải máy khi chứa đầy nước.
- Chừa khoảng trống để thay ống thu nhiệt, kiểm tra ron và bảo trì.
- Xác định bồn nước lạnh, cao độ và áp lực cấp phù hợp với loại máy.
- Dùng đường nước nóng bằng vật liệu chịu nhiệt phù hợp và hạn chế tuyến ống quá dài.
- Không bịt kín đường thông hơi của hệ không chịu áp.
- Sau lắp phải cấp nước, xả khí, kiểm tra rò và vận hành thử trước khi bàn giao.
1. Khảo sát mái trước khi đưa máy lên lắp
Máy năng lượng mặt trời khi chứa đầy nước có tải trọng lớn hơn đáng kể so với lúc chưa vận hành. Vì vậy, vị trí đặt máy phải được xem xét như một hệ có tải thường xuyên chứ không đơn thuần là thiết bị đặt trên mái.
Mái bê tông
Thường thuận lợi hơn về mặt bằng và độ ổn định. Cần kiểm tra vị trí cố định chân máy, thoát nước mái và tránh làm ảnh hưởng lớp chống thấm.
Mái tôn
Tải của máy cần truyền về xà gồ hoặc kết cấu chịu lực phù hợp. Không nên đặt toàn bộ tải trực tiếp lên tấm tôn mỏng.
Mái ngói
Cần phương án giá đỡ riêng, hạn chế truyền lực trực tiếp lên viên ngói và vẫn phải chừa đường tiếp cận để sửa mái hoặc bảo trì máy.
Sân thượng nhỏ
Ngoài kích thước máy cần tính thêm khoảng rút ống chân không, khoảng thao tác quanh bình và lối đi an toàn.
2. Lắp máy năng lượng mặt trời hướng nào tốt?
Bài hướng dẫn trước đây khuyến nghị đặt máy về hướng Nam để tăng khả năng tiếp nhận ánh nắng. Đây vẫn là hướng đáng ưu tiên khi điều kiện mái phù hợp, nhưng không nên áp dụng máy móc.
Yếu tố quan trọng hơn là bề mặt thu nhiệt phải nhận được nhiều nắng trực tiếp và hạn chế bóng che từ bồn nước, tường, tum cầu thang, cây hoặc nhà bên cạnh. Một vị trí đúng hướng nhưng bị che nắng nhiều giờ có thể kém hiệu quả hơn vị trí lệch hướng nhưng thông thoáng.
| Cần kiểm tra | Tại sao quan trọng? | Cách xử lý |
|---|---|---|
| Hướng đón nắng | Ảnh hưởng lượng bức xạ tới dàn thu nhiệt. | Ưu tiên mặt dàn thu nhận được nắng trực tiếp trong khoảng thời gian dài. |
| Bóng che | Tường, bồn nước và công trình lân cận có thể che dàn ống. | Quan sát bóng đổ ở nhiều thời điểm trước khi chốt vị trí. |
| Mặt bằng | Khung bị nghiêng hoặc xoắn có thể khiến việc lắp bình và ống khó chính xác. | Tạo mặt đỡ chắc và cân chỉnh khung đúng theo cấu tạo máy. |
| Khoảng bảo trì | Ống chân không cần khoảng trống để tháo ra khi vệ sinh hoặc thay thế. | Không đặt đầu ống sát tường hoặc bồn nước. |
Với từng model, góc đặt và cách dựng khung nên tuân theo bộ khung tiêu chuẩn hoặc hướng dẫn của nhà sản xuất thay vì tự thay đổi để “bắt nắng nhiều hơn”.
3. Kiểm tra bồn nước lạnh và áp lực cấp vào máy
Đây là phần dễ gây lỗi nhất sau khi lắp. Với máy ống chân không kiểu phổ thông không chịu áp, nguồn cấp không được tạo áp vượt khả năng làm việc của thiết bị. Nếu cao độ bồn nước hoặc hệ bơm tạo áp không phù hợp, cần bố trí bình phụ, van điều áp hoặc giải pháp cấp nước theo cấu hình của máy.
Ngược lại, bồn cấp quá thấp cũng có thể làm nước nạp chậm hoặc nước nóng ra yếu. Vì vậy, không nên chọn vị trí bồn chỉ dựa vào khoảng trống trên mái.
Bồn cấp đủ cao
Giúp tạo cột áp tự nhiên cho hệ tự chảy, nhưng áp đầu vào vẫn phải nằm trong điều kiện làm việc của đúng model.
Bồn cấp quá thấp
Có thể làm nước cấp và nước sử dụng yếu, đặc biệt khi tuyến ống dài hoặc có nhiều điểm dùng.
Nguồn cấp có áp cao
Không đấu trực tiếp vào hệ không chịu áp khi chưa có phương án giảm hoặc tách áp phù hợp.
Nếu hệ thường xuyên gặp tình trạng lưu lượng thấp sau lắp, có thể xem thêm nguyên nhân máy nước nóng năng lượng mặt trời chảy yếu.
4. Nguồn nước cũng ảnh hưởng đến cách lắp và độ bền
Bài viết ban đầu lưu ý nguồn nước cấp cần ổn định và phù hợp với vật liệu của máy. Đây là điểm cần giữ khi lựa chọn và thi công: không nên mặc định một máy có thể sử dụng tốt với mọi loại nước.
Nước có nhiều cặn, phèn, độ mặn hoặc thành phần gây ăn mòn có thể tác động tới bình chứa, ống thu nhiệt, ron và đường ống. Trước khi mua máy nên chọn vật liệu theo nguồn nước thực tế, thay vì đến lúc lắp mới xử lý.
Nếu chưa chọn thiết bị, tham khảo thêm bài máy nước nóng năng lượng mặt trời loại nào tốt trước khi thiết kế đường nước.
5. Nên dùng ống gì cho đường nước nóng năng lượng mặt trời?
Đường ra từ máy có nhiệt độ cao hơn đường nước lạnh thông thường. Bài viết hiện tại khuyến nghị sử dụng ống PP-R hoặc loại ống phù hợp với nước nóng thay cho vật liệu không đáp ứng điều kiện nhiệt.
Ngoài khả năng chịu nhiệt, cách bố trí tuyến ống cũng ảnh hưởng lớn đến hiệu quả sử dụng.
- Đường nước nóng nên đi ngắn và trực tiếp tới các điểm dùng nếu điều kiện công trình cho phép.
- Hạn chế quá nhiều co, đoạn vòng và thay đổi cao độ không cần thiết.
- Đường ống ngoài trời nên có giải pháp bảo ôn phù hợp để giảm thất thoát nhiệt.
- Bố trí van khóa ở vị trí thuận tiện cho sửa chữa nhưng không làm sai chức năng thông hơi của hệ.
- Không đi đường nóng sát vật liệu nhạy nhiệt.
- Với đường ống dài, cần tính cả thời gian chờ nước nóng và lượng nước nguội tồn trong ống.
Nếu đang phân vân vật liệu đường nước, có thể đọc thêm so sánh ống PVC, PPR và HDPE.
6. Sơ đồ đường nước cần có những gì?
Một hệ dân dụng thông thường cần phân biệt rõ đường cấp nước lạnh, đường nước nóng và đường thông hơi hoặc đường tràn tùy cấu tạo máy. Sai ở phần này có thể khiến máy nạp nước chậm, nước nóng ra yếu hoặc hệ vận hành không ổn định.
| Đường | Chức năng | Lỗi thường gặp |
|---|---|---|
| Nước lạnh cấp vào | Bổ sung nước vào bình bảo ôn. | Áp quá cao, van đóng chưa hết hành trình hoặc đường cấp quá nhỏ. |
| Nước nóng ra | Đưa nước nóng tới sen, lavabo hoặc bếp. | Tuyến quá dài, nhiều co hoặc thiếu bảo ôn. |
| Thông hơi/tràn | Giúp hệ không chịu áp cân bằng và làm việc đúng thiết kế. | Bịt kín, đi sai cao độ hoặc đấu nhầm với đường khác. |
| Đường phối trộn | Kết hợp nước nóng và lạnh tại điểm dùng. | Chênh áp nóng - lạnh quá lớn khiến vòi trộn hoạt động không ổn định. |
Với công trình phức tạp, nên tham khảo hướng dẫn lắp máy năng lượng mặt trời thực tế để xác định hệ bồn cấp, bình phụ và đường nước trước khi thi công.
7. Quy trình lắp máy nước nóng năng lượng mặt trời
Khảo sát vị trí và đo mặt bằng
Xác định vùng đón nắng, kích thước máy, khoảng bảo trì, tải trọng mái, lối vận chuyển và vị trí bồn nước lạnh.

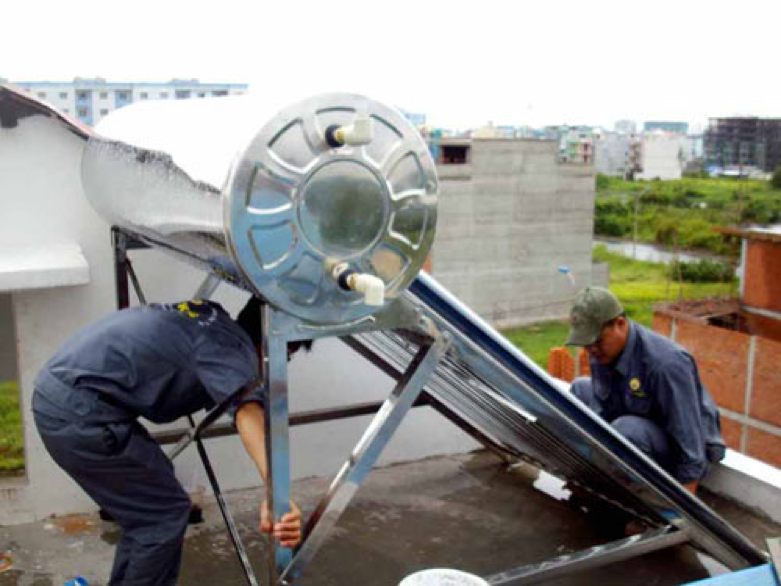

Lắp và cố định khung
Lắp khung theo đúng cấu tạo của model, đặt trên điểm chịu lực phù hợp và cân chỉnh trước khi đưa bình bảo ôn lên.
Đặt bình bảo ôn và cân chỉnh
Bình cần nằm đúng vị trí để các lỗ lắp ống thu nhiệt thẳng với giá đỡ phía dưới. Siết bulông đều tay, tránh làm khung bị xoắn.
Lắp ống thu nhiệt
Kiểm tra ron và lắp từng ống thẳng trục, thao tác nhẹ tay. Không va đập hoặc tỳ vật cứng lên ống thủy tinh.
Kết nối nước lạnh, nước nóng và thông hơi
Đi đúng vị trí đầu nối của máy, dùng vật tư chịu nhiệt ở đường nóng và không tự ý bịt kín đường thông hơi của hệ không chịu áp.
Lắp bình phụ hoặc thiết bị điều áp khi cần
Áp dụng khi nguồn cấp và cao độ bồn không phù hợp với cấu hình máy. Phương án phải dựa trên giới hạn làm việc của đúng model.
Cấp nước và kiểm tra toàn bộ hệ
Quan sát các đầu nối, ron, van, đường ống và chân ống để phát hiện rò rỉ trước khi đưa hệ vào sử dụng.
8. Không cấp nước lạnh vào ống thu nhiệt đang quá nóng
Ống chân không bằng thủy tinh có thể chịu chênh lệch nhiệt đáng kể khi làm việc đúng điều kiện, nhưng việc để dàn ống khô ngoài nắng rồi đột ngột cấp nước lạnh làm tăng nguy cơ sốc nhiệt.
9. Cách kiểm tra sau khi lắp đặt
Không nên nghiệm thu chỉ dựa vào việc “nước đã chảy”. Một hệ lắp đúng cần được kiểm tra cả nguồn cấp, độ kín, lưu lượng và khả năng vận hành sau khi có thời gian thu nhiệt.
- Bình và khung đứng chắc, không rung hoặc lệch.
- Các ống thu nhiệt thẳng hàng, không nứt vỡ.
- Không có nước rỉ tại chân ống, ron, van hoặc mối nối.
- Bồn cấp bổ sung nước bình thường.
- Đường thông hơi hoạt động đúng và không bị khóa kín.
- Nước nóng tới được các điểm sử dụng với lưu lượng phù hợp.
- Đường nước nóng không rò và đã được bảo vệ tại phần đi ngoài trời.
- Không có tiếng lục bục hoặc biểu hiện e khí bất thường kéo dài.
10. 7 lỗi lắp đặt khiến máy nóng kém hoặc dùng không ổn định
Đặt máy ở chỗ bị che nắng
Tường, tum hoặc bồn nước tạo bóng lên dàn thu trong nhiều giờ làm giảm thời gian hấp thụ nhiệt.
Khung máy không chắc
Khung nghiêng hoặc rung có thể làm lệch bình, ống thu nhiệt và các điểm nối.
Bồn cấp sai cao độ
Áp quá thấp khiến nước yếu; áp vượt thiết kế có thể gây vấn đề với hệ không chịu áp.
Đường nóng quá dài
Thời gian chờ nước nóng tăng và nhiệt bị thất thoát nhiều hơn trên đường tới điểm dùng.
Không bảo ôn đường nóng
Đặc biệt bất lợi với ống chạy ngoài trời hoặc đoạn từ mái xuống tầng dưới.
Đi sai đường thông hơi
Hệ có thể xuất hiện e khí, nạp nước chậm hoặc lưu lượng không ổn định.
Không chừa chỗ bảo trì
Khi cần thay ống hoặc vệ sinh phải tháo thêm nhiều hạng mục xung quanh.
Chọn sai vật liệu theo nguồn nước
Vấn đề có thể xuất hiện ở bình chứa, đường ống hoặc linh kiện dù phần lắp cơ khí ban đầu vẫn đúng.
11. Sau khi lắp cần bảo dưỡng những gì?
Máy năng lượng mặt trời vẫn cần kiểm tra định kỳ, đặc biệt khi nguồn nước có nhiều cặn hoặc máy đặt ở khu vực bụi bẩn.
- Quan sát rò nước ở ron, van và đầu nối.
- Kiểm tra khung, bulông và điểm liên kết sau thời gian mưa gió.
- Theo dõi lưu lượng nước nóng; nếu yếu dần cần kiểm tra cặn, e khí hoặc nguồn cấp.
- Kiểm tra bề mặt dàn thu và tình trạng ống thủy tinh.
- Súc vệ sinh theo tình trạng cặn của nguồn nước và hướng dẫn của thiết bị.
- Kiểm tra lớp bảo ôn của tuyến nước nóng ngoài trời.
Tham khảo thêm hướng dẫn vệ sinh máy năng lượng mặt trời khi máy đã sử dụng lâu hoặc có dấu hiệu giảm hiệu quả.
12. Khi nào không nên tự lắp máy năng lượng mặt trời?
Người dùng có thể tự kiểm tra mặt bằng, vị trí nắng và đường nước hiện có, nhưng các hạng mục dưới đây nên để kỹ thuật viên thực hiện:
- Đưa bình và dàn ống lên mái cao.
- Gia cố mái tôn hoặc mái ngói.
- Thay đổi kết cấu chân máy.
- Xử lý hệ bồn cấp có áp lực cao.
- Thiết kế bình phụ hoặc hệ nhiều máy.
- Can thiệp đường ống âm tường.
- Lắp điện trở phụ, bộ điều khiển hoặc thiết bị sử dụng điện.
Nếu máy có điện trở gia nhiệt dự phòng, phần điện cần được lắp với thiết bị bảo vệ và tiếp địa phù hợp; không đấu nối tạm ở khu vực mái ẩm ướt.
Câu hỏi thường gặp về cách lắp máy nước nóng năng lượng mặt trời
Máy nước nóng năng lượng mặt trời nên quay hướng nào?
Hướng Nam là phương án thường được ưu tiên khi mặt bằng phù hợp. Tuy nhiên, vị trí ít bóng che và nhận nắng trực tiếp trong nhiều giờ quan trọng hơn việc cố đặt đúng một hướng nhưng dàn thu thường xuyên bị che.
Có thể lắp máy năng lượng mặt trời trên mái tôn không?
Có thể nếu xà gồ, khung chịu lực và điểm liên kết phù hợp. Không đặt tải của máy trực tiếp lên tấm tôn mỏng hoặc sử dụng kết cấu kê tạm.
Bồn nước phải đặt cao hơn máy bao nhiêu?
Không có một cao độ dùng chung cho mọi model. Hệ tự chảy cần cột áp phù hợp nhưng máy không chịu áp cũng có giới hạn áp đầu vào. Cần bố trí theo tài liệu kỹ thuật của đúng thiết bị.
Có cần bình phụ cho máy năng lượng mặt trời không?
Không phải công trình nào cũng cần. Bình phụ thường được cân nhắc khi cao độ bồn cấp không thuận lợi hoặc cần tách, kiểm soát áp lực nước trước khi vào máy.
Tại sao máy mới lắp mà nước nóng chảy yếu?
Nên kiểm tra bồn cấp, van khóa, cột áp, đường thông hơi, tình trạng e khí, kích thước đường ống và số lượng co trước khi nghĩ tới lỗi của bình bảo ôn hoặc dàn thu nhiệt.
Ống PPR có dùng cho nước nóng năng lượng mặt trời được không?
PPR là vật liệu thường được sử dụng cho đường nước nóng, nhưng phải chọn đúng loại, phụ kiện và điều kiện nhiệt độ làm việc phù hợp với hệ thống.
Muốn máy nóng tốt, hãy khảo sát trước khi lắp
Một hệ năng lượng mặt trời hoạt động ổn định bắt đầu từ mái đủ chắc, vị trí đủ nắng, nguồn cấp đúng áp và tuyến ống hợp lý. Đừng chỉ chọn chỗ còn trống trên sân thượng rồi điều chỉnh đường nước theo máy sau.
